| Entfernungsmaß: |
92
mm |
| Stulpbreite: |
24
mm |
| Stulplänge: |
245
mm |
| Nuss: |
10
mm |
| Dornmaß: |
30
mm |
| Dornmaß: |
35
mm |
| Dornmaß: |
40
mm |
| Dornmaß: |
45
mm |
| Stulpform: |
Flach-Stulp |
| Stulpform: |
U-Stulp |
Einsteckschloss Rohrrahmentüre
KFV 59 PZW
Hinweis: Es
handelt sich hier um den Nachfolger des KFV 39 PZW.
Einsteckschloss für
Rohrrahmentüre, Metalltüre von KFV mit:
- U-Stulp in
Edelstahl
oder
- Flach-Stulp in
hell verzinkt
Maße
des Einsteckschlosses:
- Abstand: 92 mm
(Mitte Drücker bis Mitte Zylinder)
- Dornmaß: 30, 35,
40 mm (Mitte Zylinder bis Schloss-Stulpseite)
Wichtiger Hinweis: Anders
wie auf dem Foto zu sehen, liefern wir das
Einsteckschloss IMMER
mit einer 10 mm Nuss, nicht mit einer 8 mm Nuss!

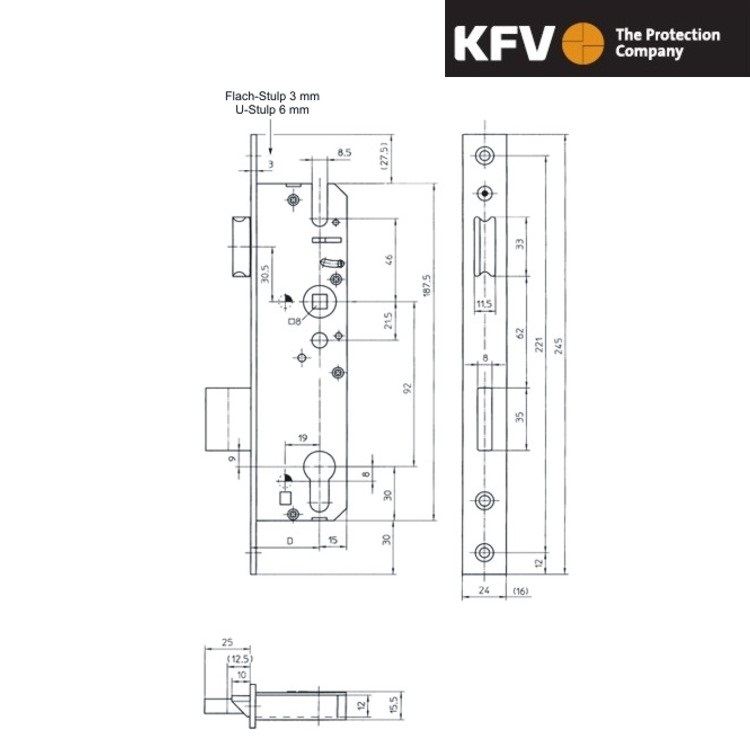

Varianten
(Detailmaße siehe Skizze oben):
Türseite muss nicht angegeben werden, da Falle umstellbar DIN R oder
DIN L
U-Stulp kann auch für Schüco-Schloss verwendet werden.
Flach-Stulp:
| Serie |
Dornmaß
mm |
Stulpmaß
mm |
| 59 PZW |
30 |
24
× 245 × 3 |
| 59 PZW |
35 |
24
× 245 × 3 |
| 59 PZW |
40 |
24
× 245 × 3 |
| 59 PZW |
45 |
24
× 245 × 3 |
U-Stulp:
| Serie |
Dornmaß
mm |
Stulpmaß
mm |
| 59 PZW |
30 |
24
× 245 × 6 |
| 59 PZW |
35 |
24
× 245 × 6 |
| 59 PZW |
40 |
24
× 245 × 6 |
| 59 PZW |
45 |
24
× 245 × 6 |
